今天的CCNA课程继续是之前的延续,考试要求也依然是描述和比较,不需要过多的了解,我看的视频讲解也是有点迷迷糊糊,非常枯燥的内容。

首先是回忆环节,SDN(Software-Defined Networking)是一种联网方法,可以把所有设备的control plane集中于一个application里,该application叫做controller。

传统的 control planes使用分布式架构

SDN架构呢把所有的control plane 功能集中起来

controller可以和网络设备通过APIs进行互动

SBI被用于 controller和网络设备的沟通

NBI被用于controller和 scripts或者 applications的沟通

如下图所示,可以分成 application layer,control layer和 infrastructure layer

思科有很独到SDN的solution,比如常见的有 SD-Access,ACI,SD-WAN

SD-Access 是用于 automating campus LANs

ACI(Application Centric Infratructure) 是用于 automating data center networks

SD-WAN 是用于 automating WAN

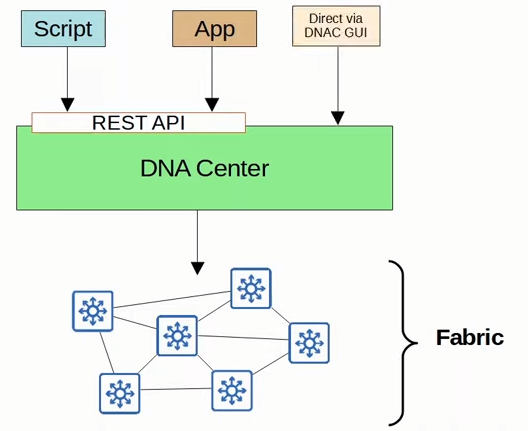

今天我们主要讲的是SD-Access,其中DNA(Digital Network Architecture)Center是SD-Access的controller,如下图所示

SD-Access有三种架构,underlay overlay 和 fabric

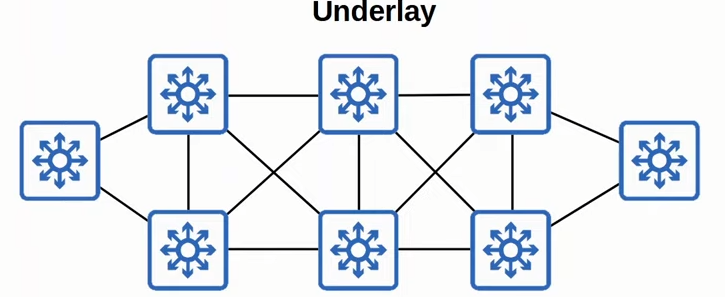

underlay 就是基本的物理连接,有线也好,无线也好

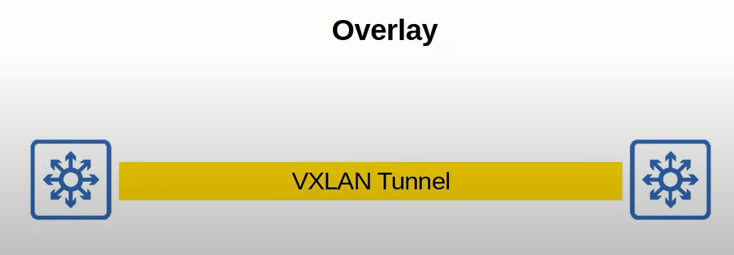

overlay 就是在underlay的基础上建立虚拟的网络

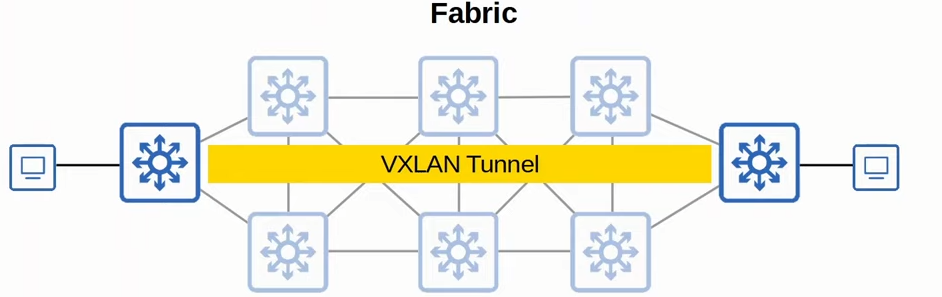

fabric 就是underlay 和overlay的合并

underlay的主要目的就是给overlay提供VXLAN 隧道

在SD-Access中,交换机有几种角色,

Edge nodes 就是直接连到终端设备的

Border nodes 就是连接不是SD-Access domain的,比如WAN路由器

Control nodes 使用LISP(Locator ID Separation Protocol) 来起到控制功能的

overlay 就是在underlay的基础上建立虚拟的网络

fabric 就是underlay 和overlay的合并

然后DNA Center有许多作用,但是视频里讲的云里雾里,不需要深究,有兴趣可以到 sandboxdac.cisco.com 去看看配置,User:devnetuser Password: Cisco123

最后就是DNA Center和Traditional Network Management的对比

Traditional network management

设备需要通过SSH或者console 一个一个的配置值

在部署之前必须手动配置好

每一个设备是被该设备的配置所管理,属于分布式配置

新的网络设备部署需要大量的时间

可能会出现一些人为错误,从而导致报错或者失败

DNA Center-based network management

设备是被DNA Center 集中管理和监控,可以通过 DNA Center GUI或者通过其他的application来设置

管理员通过DNA Center和 每一个设备进行配置,管理

配置,政策集中管理

软件版本等集中管理

新的设备部署非常快速,新的设备可以直接从DNA Center来接受配置信息。

YouTube player

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

——————————————————-分隔符——————————————————————-

Day 62 Anki Flashcard下载:https://drive.google.com/file/d/1JjEpJh86ks6M3xdMOpVlq8Gx_Vvp9Py8/view?usp=sharing
